Зачем оставлять свободную петлю возле разъема
Туго натянутый провод у штекера гарантированно выведет технику из строя за пару месяцев, даже если кабель выглядит абсолютно новым снаружи. В своей практике инженера по обслуживанию слаботочных сетей и бытовой электроники я видел сотни оторванных контактных площадок, сгоревших контроллеров и перетертых жил, которых спасла бы одна простая деталь. Правильно сформированная свободная петля снимает разрушительную нагрузку с точки пайки, исключает рывки и продлевает ресурс разъема в несколько раз.
Когда провод натянут как струна, малейшее смещение корпуса или случайный рывок передают механическое усилие прямо на контакты. Медь внутри изоляции имеет ограниченный предел текучести, поэтому постоянное линейное натяжение приводит к микротрещинам.
Физика повреждения узла складывается из нескольких факторов:
-
Постоянное натяжение передает вибрации от пола или стола непосредственно на паяное соединение.
-
Температурные колебания вызывают расширение и сжатие материалов, создавая усталость металла в точке жесткой фиксации.
-
Отсутствие компенсационного зазора превращает случайное зацепление ногой в вырванное с корнем гнездо материнской платы.
-
Изгиб под острым углом нарушает экранирующую оплетку и приводит к потере сигнала в кабелях передачи данных.
Золотое правило монтажа: радиус изгиба кабеля в петле не должен быть меньше пяти его внешних диаметров, иначе изоляция со временем растрескается сама по себе.

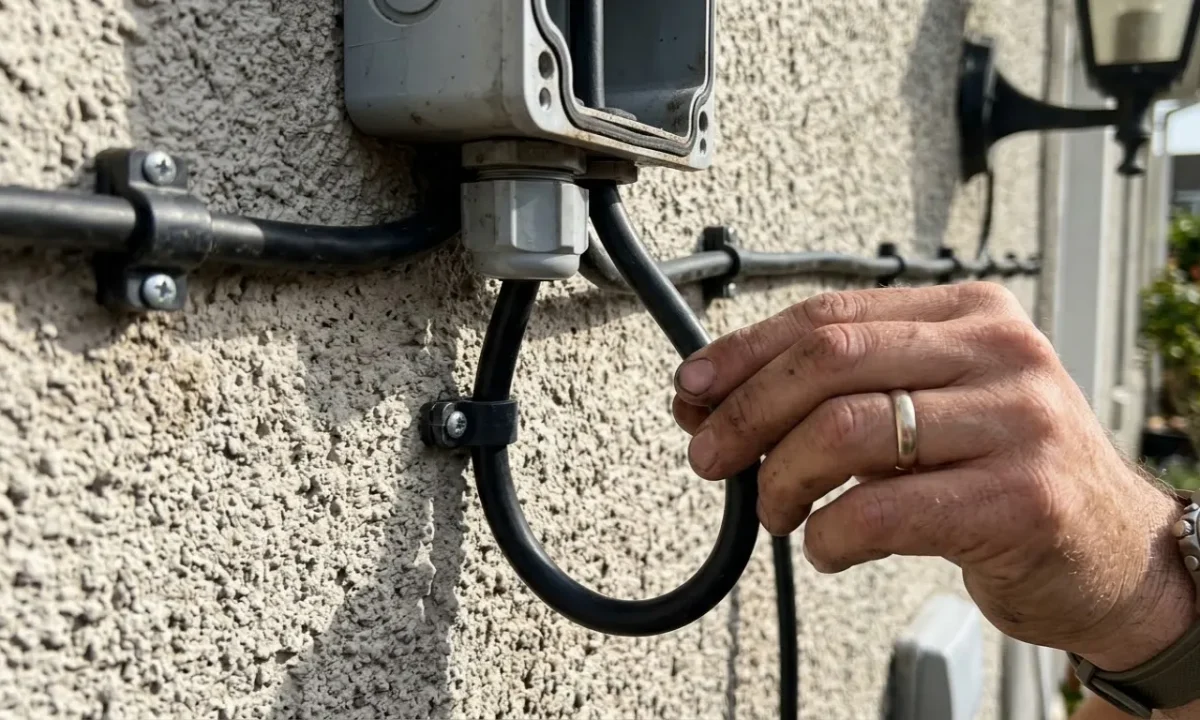

Особое внимание стоит уделить уличным приборам, камерам наблюдения и датчикам. Здесь свободная петля выполняет дополнительную критическую функцию — работает как капельная петля. Вода, стекающая по натянутому проводу во время дождя или оттепели, неизбежно попадет внутрь корпуса через сальник или разъем. Если же кабель опускается ниже уровня ввода и плавно поднимается обратно, влага собирается в нижней точке петли и безопасно капает на землю под действием силы тяжести.
Никогда не используйте жесткие пластиковые стяжки у основания разъема, затягивая их до упора: используйте текстильные ленты-липучки, которые оставляют кабелю микроподвижность.
Существуют разные подходы к организации кабельного ввода, но их эффективность сильно различается в долгосрочной перспективе.
Формирование небольшого свободного кольца занимает буквально несколько секунд, но полностью разгружает внутренний проводник от изломов и спасает разъемы от внезапного отрыва.
Часто задаваемые вопросы
Зачем нужна петля на кабеле питания уличной камеры?
Она отводит дождевую воду вниз, не позволяя влаге стекать по изоляции внутрь разъема и герметичного корпуса.
Помогает ли такая петля обычным зарядным устройствам для смартфонов?
Небольшой изгиб у адаптера и розетки предотвращает залом медных жил возле защитного хвостовика штекера.
Какой запас провода считается оптимальным для компенсационного кольца?
Для большинства бытовых и сетевых интерфейсов достаточно запаса длины от пяти до десяти сантиметров.
Можно ли скручивать петлю в плотное тугое кольцо?
Слишком плотная скрутка создает опасное внутреннее напряжение в изоляции и сдавливает соседние жилы.
Нужна ли сервисная петля для сетевого кабеля витой пары в патч-панели?
Запас необходим для повторной зачистки жил и предотвращения выдергивания коннектора при вибрации серверной стойки.
Защищает ли компенсационная петля от случайного падения устройства?
Запас длины гасит кинетическую энергию удара и не дает оторвать контактные дорожки на печатной плате.
Грамотно организованный ввод кабеля с запасом на изгиб гарантирует безопасную и бесперебойную работу любого разъема на протяжении многих лет.
